广州市爱浦电子科技有限公司

　   深圳2w模块电源
　　型号：NN2-XXSXXA3NT系列
　　品牌：爱浦电子
　　定电压输入，隔离非稳压输出，输出功率2W
　　转换效率高达86%
　　小型SMD封装,国际标准引脚方式
　　隔离电压3000VDC
　　工作环境温度：-40℃～+105℃
　　空载输入电流低至5mA
　　塑料外壳，满足UL94-V0

　　要求测试条件：如无特殊指定，所有参数测试均在标称输入电压、纯阻性额定负载及25℃室温环境下测得。

　　应用领域：

　　广泛应用于仪器仪表、通信、纯数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路等领域。

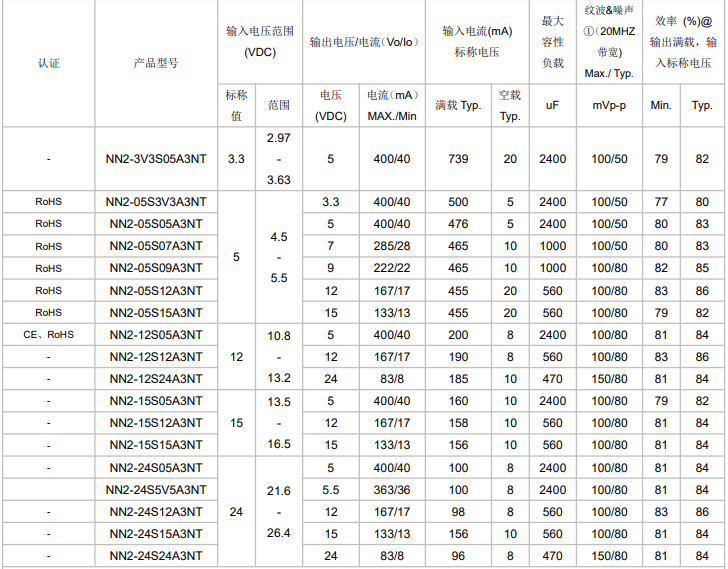

　　选型列表：

　　封装尺寸：

　　注意：电源模块的各管脚定义如与选型手册不符，应以实物标签上的标注为准。
　　纹波&噪声测试说明（双绞线法20MHz带宽）：
　　测试方法：
　　1、纹波噪声是利用12#双绞线连接，示波器带宽设置为20MHz，100M带宽探头，且在探头端上并联0.1uF聚丙烯电容和10uF高频低阻电解电容，示波器采样使用Sample取样模式。

　　2、输出纹波噪声测试示意图：把电源输入端连接到输入电源,电源输出通过治具板连接到电子负载，测试单独用30cm±2cm取样线直接从电源输出端口取样。功率线根据输出电流的大小选取相应线径的带绝缘皮的导线。

更多产品参数请咨询我们~
