广州市爱浦电子科技有限公司

　15W系列AC-DC模块电源
　　型号：FA15-220SXXY2N3
　　品牌：爱浦电子
　　功率(W)：15W
　　输入电压(Vac/Vdc)：85-305/120-430
　　输出电压(Vdc)：5,12,12.5,12.8,15,24
　　效率(%)：82,86,87
　　隔离电压(Vac/Vdc)：4000/-
　　封装尺寸(mm)：50.8*25.4*15.16

　　/标准：-,CE,RoHS

　　特征：
　　宽范围输入：85-305VAC/120-430VDC
　　空载功率：≤0.2W
　　转换效率：典型87%
　　开关频率：65KHz典型
　　保护种类：短路、过流、过压保护
　　隔离电压：4000VAC
　　满足IEC62368/UL62368/EN62368测试标准
　　通过CE、RoHS

　　安全等级：CLASS II

　　应用领域：

　　FA15-220SXXY2N3是爱浦为客户提供的高效率模块电源。该系列电源具有输入电压范围、交直流两用、低纹波，低温升、低功耗、高效率、高可靠性、高安全隔离等优点。该系列产品在工业、办公电力及民用等多个领域都有重要的应用。当产品应用于电磁兼容比较恶劣的环境需参考我司给出的应用电路。

　　选型列表：

　　注1：输出效率典型值是以产品满载老化半小时后为准。
　　注2：由于测试设备的仪器误差定义效率为典型值的-2%。
　　注3：纹波及噪声的测试方法采用双绞线测试法，具体测试方法及搭配见后面（纹波&噪声测试说明）即可。
　　注4：FA15-220S05Y2N3需使用外围电路以降低纹波，具体外围参数见图。

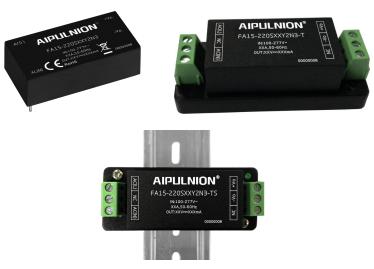

　　注5：-T为接线式封装，-TS为导轨式封装，导轨宽度35mm；
