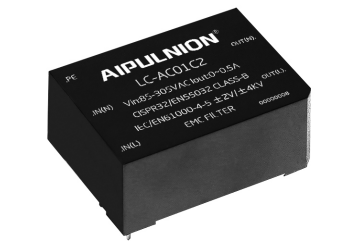

EMC小体积滤波器模块
型号：LC-AC01C2
输入电压：85-305VAC
输出电压：85-305VAC
封装尺寸：48.5?36.0?20.5mm
EMC小体积滤波器模块性能：
国际通用全范围交流输入：85-305VAC
体积小、温度特性好
抑制交流电源线浪涌电压，实现1级保护
搭配电源使用可满足EMI的CLASS-B限制要求
搭配电源模块使用可过浪涌：DM-2KV、CM-4KV
工作温度：-40℃~ 85℃
体积小，适用于PCB板上直插式安装
全封闭塑料外壳，符合UL94V-0级
EMC小体积滤波器模块应用领域：
LC-AC01C2是爱浦为客户提供符合EMC的小体积滤波器模块。该滤波器具有quan球输入电压范围，产品适用于模拟电路等对噪声比较敏感的场合。将此模块加在AC-DC模块的输入端，可以使产品符合IEC/EN61000-4-5标准中的?2KV（2Ω内阻）/?4KV（12Ω内阻）的浪涌等级要求，同时可以使配套使用的电源模块符合CISPR32/EN55032 CLASS-B的EMI限值要求。配合爱浦AC-DC模块电源使用。
EMC小体积滤波器模块输入特性：
|
项 目 |
工作条件 |
zui小 |
典 型 |
zui 大 |
单 位 |
|
输入电压范围 |
交流输入 |
85 |
220 |
305 |
VAC |
|
输入频率范围 |
-- |
47 |
50 |
63 |
Hz |
|
输入空载电流 |
220VAC |
-- |
15 |
-- |
mA |
|
输入空载功耗 |
-- |
80 |
-- |
mW |
EMC小体积滤波器模块一般特性：
|
项 目 |
工作条件 |
zui小 |
典 型 |
zui 大 |
单 位 |
|
工作温度 |
-- |
-40 |
-- |
85 |
℃ |
|
储存温度 |
-- |
-40 |
-- |
100 |
|
|
外壳温度
|
220VAC@50mA |
-- |
-- |
10 |
|
|
220VAC@300mA |
-- |
-- |
20 |
||
|
220VAC@500mA |
-- |
-- |
35 |
||
|
焊接温度 |
波峰焊焊接 |
260?4℃，时间 5-10S |
|||
|
手工焊接 |
360?8℃，间 4-7S |
||||
|
相对湿度 |
-- |
10 |
10 |
-- |
90 %RH |
|
绝缘电压 |
输入-PE 测试 1 分钟，漏电流≤5mA |
-- |
-- |
2000 |
VAC |
|
振 动 |
-- |
10-55Hz,10G,30Min,alongX,Y,Z |
|||
|
外壳等级 |
-- |
UL94V-0 级 |
|||
设计参考标准：
搭配我司AC-DC电源模块使用，可使搭配使用的电源模块满足IEC/EN61000-4-5标准的?2KV（2?内阻）/?4KV（12?内阻）浪涌等级要求，以及满足CISPR32/EN55032、CLASS-B的限值要求。
广州市爱浦电子科技有限公司创立于2004年，zhuan业从事模块电源研发、生产、销售和电源解决方案的国家高新技术企业。公司通过ISO9001：2015质量管理体系ren证，IATF16949的体系ren证，测量管理体系ren证、绿色企业ren证，四星品牌企业ren证。
爱浦电子拥有8000平方米现代化电子生产车间、1000平方米产品老化车间、1000平方米研发中心；先进的自动化生产线、自动检测设备、自动贴片机、自动测试生产线、无铅回流焊、组装生产线、全自动老化车、zhuan业验证实验室、异常监控设备、EMI实验室等现代化生产设备。
作为十八年品牌企业，爱浦电子拥有丰富的产品设计经验，已经申请了多项关键技术国家zhuan利；
爱浦电子产品系列分为1-700W的DC-DC模块电源，2-200W的AC-DC模块电源，通讯隔离收发模块。
