　　FD12-XXSXXA3(C)2为我司新开发的DIP标准1X1封装，12W输出功率,超宽压4:1输入范围，超低待机功耗，隔离稳压单路输出，DC-DC模块电源，可广泛应用于工业控制、仪器仪表、通信、电力、物联网等领域。当产品应用于电磁兼容比较恶劣的环境需参考我司给出的应用电路。

　　隔离电源模块参数：

　　型号：FD12-XXSXXA3(C)2(-T)(-TS)系列

　　功率：12W

　　输入电压：9-36,18-75Vdc

　　输出电压：3.3，5，9，12，15，24

　　封装尺寸：25.4x25.4x11.0mm

　　隔离电源模块典型性能：

　　宽范围输入 ( 4:1)，输出功率 12W

　　转换效率高达 89%

　　低待机功耗低至 0.1W

　　输出快速启动

　　长期短路保护，自动恢复

　　输入欠压，输出过压、短路、过流保护

　　开关频率 350KHz

　　隔离电压 1500VDC

　　工作温度范围：-40°C~+85°C

　　电磁兼容 EMI 特性好，裸机满足

　　CISPR32/EN55032 CLASS A

　　国际标准引脚

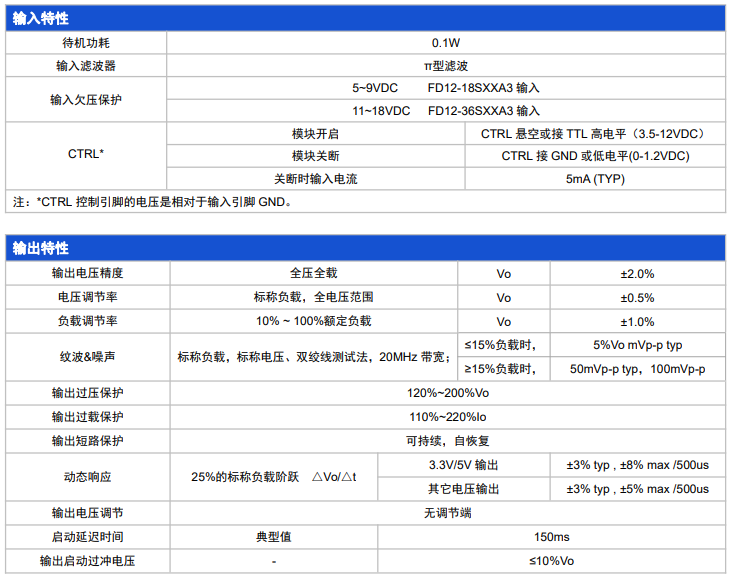

　　隔离电源模块输入输出特性：

　　隔离电源模块管脚定义：
