　　LC-AC01F2是爱浦为客户提供符合EMC的小体积滤波器模块。该滤波器具有quan球输入电压范围，产品适用于模拟电路等对噪声比较敏感的场合。将此模块加在AC-DC模块的输入端，可以使产品符合IEC/EN61000-4-5标准中的±4KV（2Ω内阻）/±6KV（12Ω内阻）的浪涌等级要求，同时可以使配套使用的电源模块符合CISPR32/EN55032/CE/CLASS-B的EMI限值要求。配合爱浦AC-DC模块电源使用，AC-DC模块电源的zui大输入电压应不大于EMC滤波器的zui大工作电压，AC-DC模块电源的zui大输入电流应小于EMC滤波器的额定工作电流。

　　一、产品特点：
　　国际通用全范围交流输入：85-305VAC
　　体积小，温度特性好
　　抑制交流电源线浪涌电压，实现yi级保护
　　搭配电源使用可满足EMI的CLASS-B限制要求
　　搭配电源模块使用可过浪涌：DM-4KV、CM-6KV
　　工作温度：-40℃~+85℃
　　体积小，适用于PCB板上直插式安装

　　全封闭塑料外壳，符合UL94V-0级

　　二、产品封装：
　　三种封装形式：卧式、接线式、导轨式。
　　EMS特性（SURRE测试效果）
　　注1：以上测试的浪涌结果是在LC-AC01F2开路条件下测得。
　　注2：以上测试依据标准IEC/EN61000-4-5要求测得。

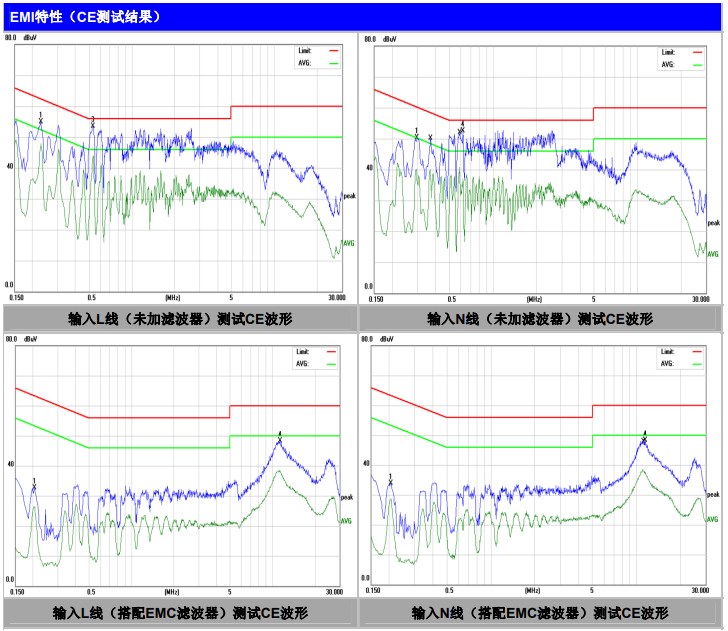

　　EMI特性（CE测试效果）

　　EMI特性（CE测试效果）：
