电源作为电路系统的“心脏”，其重要性是显而易见的。在选择电源模块时，除了要考虑输入电压范围、额定功率、隔离耐压、效率、纹波&噪声等性能特性外，还需针对其高低温性能和降额设计进行可靠性测试。
电源可以说是电路系统的“心脏”，为各级电路提供“血液”，其重要性是显而易见的。那么如何有效的选择一款高性能高可靠性的电源模块呢？我们首先会关注电源模块的输入电压范围、额定功率、隔离耐压、效率、纹波&噪声等输入输出特性，判断是否满足自己的使用要求，甚至参照数据手册一一对照测试各项指标，判断是否和宣称的一致。但对于电源模块的可靠性来说，做完这些还是远远不够的，还有两个方面是需要深挖测试的，那就是高低温性能和降额设计。
一、高低温性能
一般在不同的使用领域，对电源模块的工作温度范围要求各异：

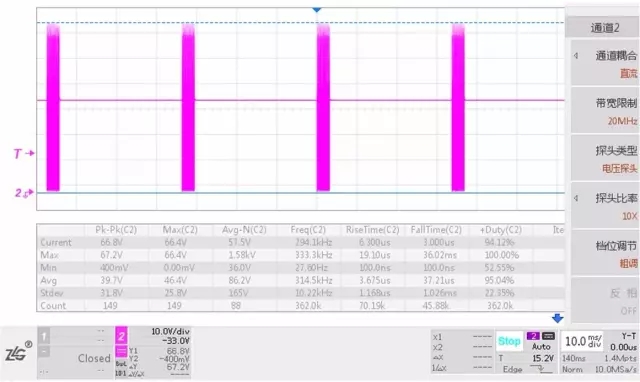

对于电源模块的应力设计，重点关注场效应管(MOS管)、二极管、变压器、功率电感、电解电容、限流电阻等。保证全电压范围内在稳态、瞬态、短路等各种极限条件下都能有足够的降额，以保障产品的可靠性。例如对于某Vds电压为100V的MOS管，作为电源模块的主功率开关管，实测其在输入电压下的各种状态(如图1～3所示)，Vds=67.2V，降额因子0.672，满足Ⅰ级降额，余量很充足。

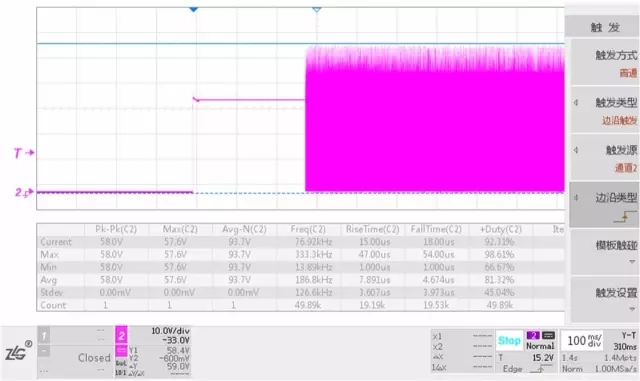

图1 稳态工作时MOS管波形Vds_max=57.2V
